一、电动对夹球阀产品简述

　　Q971F电动对夹球阀与普通球阀相比，具有结构长度短、重量轻、安装方便、节省材料等显著的优点。此外，阀座采用弹性密封结构，密封可靠，启闭轻松。设有耐火结构，万一发生火灾时，仍然能够可靠操作并具有良好的密封性。

二、电动对夹球阀的特点

　　1．Q971F电动球阀流体阻力小，是所有阀类中流体阻力最小的一种。以AC220V、AC380V或DC24V电源电压作动力，接受（4-20mA、0-10mA或1-5VDC）电流信号或电压信号，即可控制运转。Q911F电动球阀以角行程输出的扭矩转动球体0~90º，达到启闭动作或调节动作。

　　2．Q971F电动球阀是全电子式电动执行机构，采有机电一体化结构。Q911F电动球阀具有机内伺服操作和开度信号位置反馈、位置指示、手动操作等功能，功能强、性能可靠、连线简单。Q911F电动球阀通过输入电流信号或电压信号，改变球芯的旋转角度（0-90º任意角度），实现比例调节动作。

　　3．Q971F电动球阀球芯通道平整光滑，不易沉积介质，可以进行管线式通球。结构简单、重量轻、密封性能好。 Q911F电动球阀特别适用于要求零泄漏率的场合。

　　4．Q971F电动球阀有效的降低了球与密封圈之间的磨擦系数，减少了操作力矩。当介质压力较小时，Q911F电动球阀密封圈与球体接触面较小，故有较大的密封比压，确保可靠密封，当介质压力较大时，Q911F电动球阀密封圈与球体接触面积也相应增大，故阀座密封圈能承受较大的介质推力而不会损坏，确保可靠密封。

三、电动对夹球阀性能参数

四、电动对夹球阀尺寸表

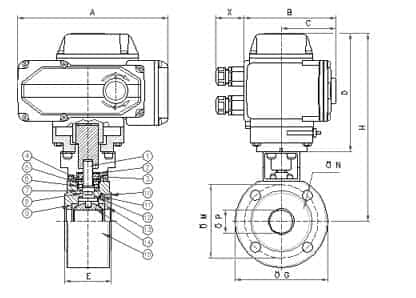

五、电动对夹球阀结构图

六、电动对夹球阀安装

　　1.电动对夹球阀前后管线准备好。前后管道应同轴，两法兰密封面应平行。管道应能承受球阀的重量，否则管道上必须配有适当的支撑。

　　2、把电动对夹球阀阀前后管线吹扫干净，清除掉管道内的油污、焊渣和一切其它杂质。

　　3、核对球阀的标志，查明球阀完好无损。将阀全开全闭数次证实其工作正常。

　　4、拆去电动对夹球阀两端连接法兰上的保护件。

　　5、检查阀孔清除可能有的污物，然后清洗阀孔。阀座与球之间即使仅有微小颗粒的异物也可能会损伤阀座密封面。

　　6、把阀装上管线。阀的任何一端都可装在上游端。用手柄驱动的阀可安装在管道上的任意位置。但带有齿轮箱或气动驱动器的球阀应直立安装，即安装在水平管道上，且驱动装置处于管道上方。

　　7、阀法兰与管线法兰间按管路设计要求装上密封垫。

　　8、法兰上的螺栓需对称、逐次、均匀拧紧。

　　9、连接气动管线（采用气动驱动器时）。

　　10、操作驱动器启、闭球阀数次，应灵活无滞涩，证实其工作正常。

　　11、按管路设计要求对管道与球阀间的法兰结合面进行密封性能检查。

七、电动对夹球阀应用

　　电动对夹球阀可广泛应用在石油、化工、冶金、电站、轻工等领域，对油、水、气及 纸浆或纤维状流体进行自动调节或切断控制。
