电动法兰闸阀

电动法兰闸阀
产品品牌 日安
产品型号 Z941H、Z941W
产品口径 DN40-DN1400
驱动方式 电动
主体材质 WCB,CF8,铬钼钢
连接形式 法兰连接
适用介质 强酸、强碱、气体或液体
执行标准 GB/T 12234,GB/T 12221,GB/T 9131等
产品价格 厂家直销,详情电询023-68061086

电动法兰闸阀产品简述:

  电动法兰闸阀由多回转电动执行机构和法兰阀门组成,使用电能作为动力来接通电动执行机构驱动阀门,实现阀门的开关、调节动作。从而达到对管道介质的开关和远距离控制的目的。

电动法兰闸阀产品特点:

  ①阀门采用压力自紧式密封或阀体、阀盖垫片密封结构,值得信赖!使用安全可靠。

  ②阀瓣采用双闸板中间带万向顶结构,能自动调整阀瓣与阀座密封面吻合度,保证阀门的密封。同时此结构维修方便,节约费用,阀瓣互换性较好。

  ③阀瓣、阀座密封面用钴铬钨硬质合金由等离子喷焊而成,密封面硬度高,耐磨擦,抗擦伤,使用寿命长。

  ④阀杆用渗氮钢制成,表面氮化处理,硬度高,抗擦伤,耐腐蚀,使用寿命长。

  ⑤电动装置配有转矩控制机构、现场操作机构和手、电动切换机构。除就地操作外,还可以进行远距离操作、PLC控制、4~20mA电流输入输出智能控制等。

电动法兰闸阀主要性能参数:

公称压力(MPa) 试验压力(MPa)
壳体 密封(液) 密封(气) 上密封
1.6 2.4 1.76 0.6 1.76
2.5 3.8 2.75 0.6 2.75
4.0 6.0 4.4 0.6 4.4
6.4 9.6 7.04 0.6 7.04
10.0 15.0 11.0 0.6 11.0
16.0 24.0 17.6 0.6 17.6



电动法兰闸阀尺寸表:

公称通径DN(in) 主要外形尺寸及连接尺寸(mm) 电动装置型号
L D D1 D2 b f z-Φd H
Z940、Z941、Z942
40 200 145 110 85 16 3 4-Φ18 595 ZB15
50 250 160 115 100 16 3 4-Φ18 653 ZB15
65 265 180 145 120 18 3 4-Φ18 665 ZB15
80 280 195 160 135 20 3 8-Φ18 725 ZB15
100 300 215 180 155 20 3 8-Φ18 787 ZB15
125 325 245 210 185 22 3 8-Φ18 806 ZB20
150 350 280 240 210 24 3 8-Φ23 955 ZB20
200 400 335 295 265 26 3 12-Φ23 1105 ZB40
250 450 405 355 320 30 3 12-Φ25 1343 ZB40
300 500 460 410 375 30 3 12-Φ25 1516 ZC45
350 550 520 470 435 34 4 16-Φ25 1678 ZC45
400 600 580 525 485 36 4 16-Φ30 1849 ZC90
450 650 640 585 545 38 4 20-Φ30 1937 ZC90
500 700 705 650 608 42 4 20-Φ34 2234 ZC120
600 800 840 770 718 46 5 20-Φ41 2432 ZC180
700 900 910 840 788 48 5 24-Φ41 2489 ZC250
800 1000 1020 950 898 50 5 24-Φ41 2643 ZC350
900 1100 1125 1050 998 52 5 28-Φ41 2945 ZC500
1000 1200 1255 1170 1110 54 5 28-Φ42 3083 ZC500
1200 1350 1485 1390 1325 56 5 32-Φ48 3382 ZC800
1400 1500 1685 1590 1525 58 5 36-Φ48 3718 ZC1000

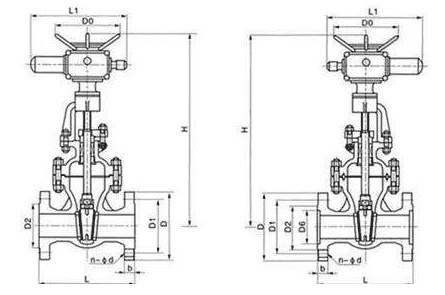

电动法兰闸阀结构图:

电动法兰闸阀安装:

  1)安装位置、高度、进出口方向等都必须符合设计要求,连接应牢固紧密。

  2)首先细心地清洗连接处,然后,在底座部松散地装上两个或三个螺栓。

  3)小心的将垫片插入连接处。底部螺栓有助于对垫片进行定位,并保持恰当的位置。

  4)然后插入螺栓要采用交叉旋紧的方式,不要采用环绕旋紧的方式,这样有助于消除过于集中的压力。

  5)在正常使用一段时间后,要检查核对所有的螺栓是否旋紧,并进行必要的再旋紧。

电动法兰闸阀应用:

  电动法兰闸阀广泛适用于国内钢铁厂、石油、化工、煤气、锅炉、造纸、纺织、医药、食品、船舶、供排水、能源、多晶硅、电力等行业工业管道。
